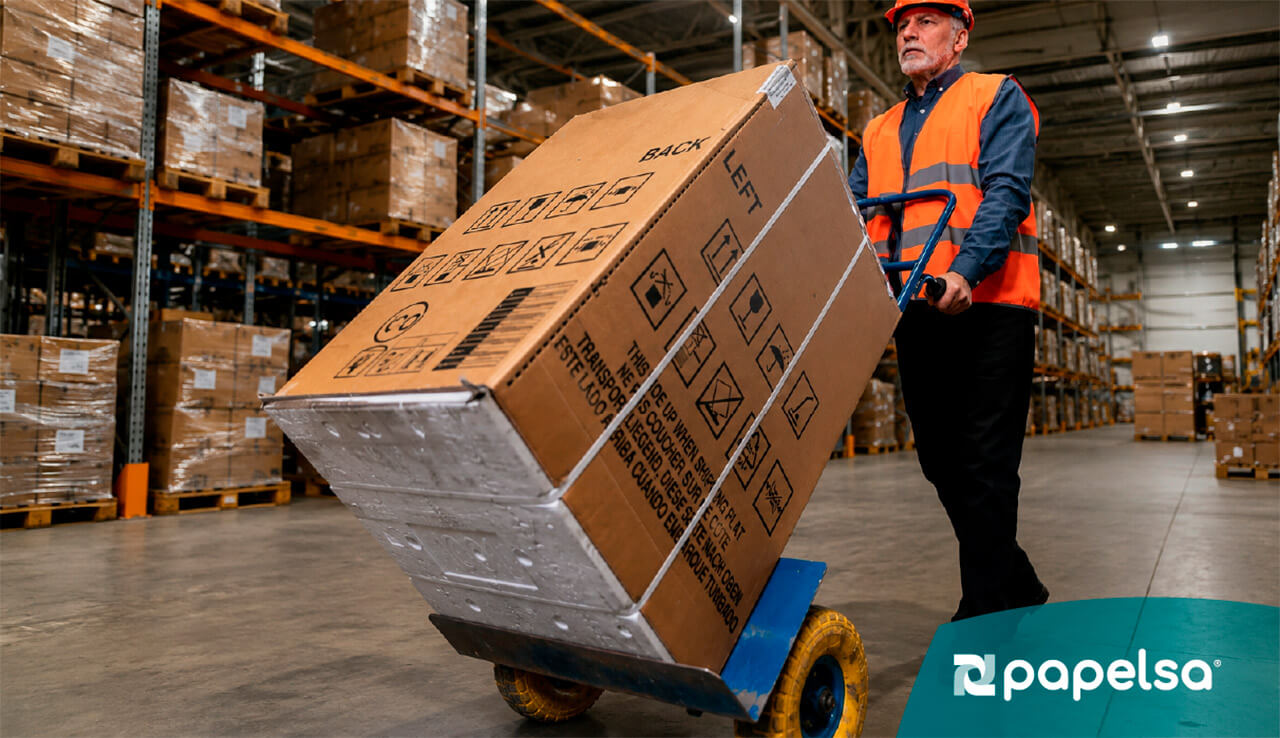

Un operario de bodega que recibe un lote de herramientas agrícolas, piezas metálicas o materiales de construcción no está pensando en el cartón de la caja. Está pensando en que el proceso fluya. Pero cuando el empaque falla, cuando el fondo cede bajo el peso, cuando la caja se deforma en el tercer nivel del pallet o cuando el producto llega con daños que nadie vio venir, el cartón se convierte en el protagonista del problema. Y casi siempre, el problema no era el cartón: era que ese cartón nunca fue diseñado para lo que estaba cargando.
Proteger productos pesados dentro de una caja de cartón corrugado es perfectamente posible. El cartón industrial, bien especificado, soporta cargas que sorprenden a quienes solo lo conocen como material de empaque estándar. Pero hacerlo bien requiere entender las variables que determinan si una caja aguanta o no.
El reto que pocos anticipan: cuando el producto pesa más que el empaque.
En productos ligeros, el empaque estándar funciona bien. El margen de error es amplio y las consecuencias de un mal diseño son menores. Pero cuando el contenido pesa 15, 20 o 30 kilogramos, ese margen desaparece. El empaque trabaja al límite de su capacidad desde el momento en que se cierra la caja, y cualquier variable que no fue contemplada en el diseño, la humedad, el apilamiento en bodega o un trasbordo más de los previstos, puede ser suficiente para que la estructura ceda.
¿Por qué el cartón corrugado sí puede con la carga?
El cartón corrugado industrial no es el mismo material que el de una caja de zapatos. Su estructura en sándwich (liners exteriores más capa ondulada interior) le da una relación resistencia-peso excepcional. En configuraciones de doble pared o triple pared, el cartón industrial es la opción preferida para equipos pesados y largos tiempos de transporte, incluyendo envíos internacionales donde los riesgos de movimiento y compresión son elevados.
Lo que determina si una caja aguanta no es el material en abstracto: es si ese material fue correctamente especificado para el peso real del producto.
¿Qué pasa cuando el empaque no fue diseñado para el peso real?
El escenario más común no es una caja que colapsa en el primer uso. Es una caja que funciona aparentemente bien durante semanas o meses, y que empieza a fallar de forma intermitente: fondos que ceden en condiciones de alta humedad, esquinas que se doblan después de varios ciclos de manipulación, deformaciones en el tercer o cuarto nivel del pallet. Esas fallas intermitentes son las más difíciles de rastrear porque no tienen un momento claro de quiebre, y suelen atribuirse al manejo, no al diseño del empaque.
El costo real no está solo en el producto dañado. Está en los retrabajos, en el tiempo de manipulación extra, en los rechazos en destino y en la reputación ante el distribuidor que recibe la carga en condiciones que no esperaba.
Las variables técnicas que definen si una caja aguanta.
Diseñar un empaque para productos pesados no es elegir el cartón más grueso disponible. Es identificar las variables que van a someter esa caja a mayor estrés y especificar el diseño para que responda correctamente a cada una.
Resistencia a la compresión: ECT y BCT.

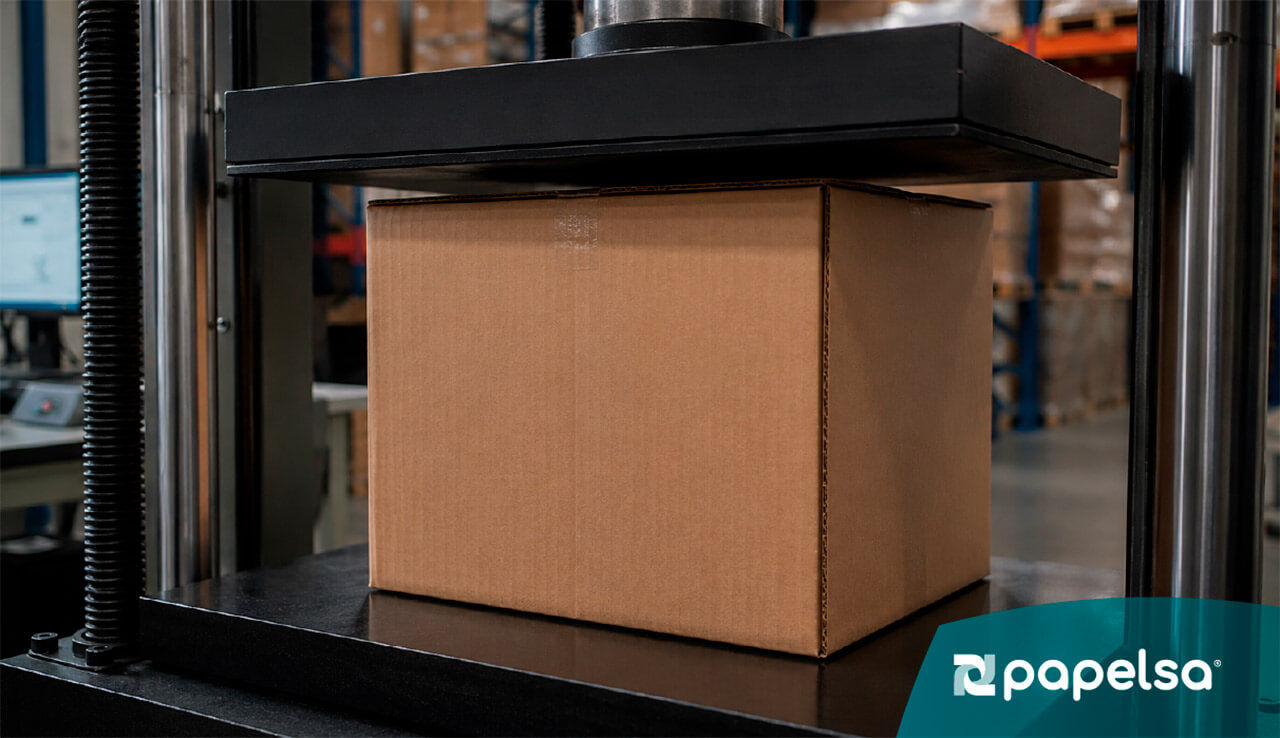

El ECT (Edge Crush Test) mide la resistencia del material en su borde: cuánta presión puede soportar antes de que la estructura ondulada ceda, el indicador que permite comparar distintos tipos de cartón entre sí. El BCT (Box Compression Test) mide la resistencia de la caja completa ya armada bajo carga vertical: cuánto peso real puede soportar en condiciones de apilamiento.
La diferencia entre los dos es importante: una caja puede tener un ECT alto y un BCT bajo si el diseño no aprovecha bien las propiedades del material: por ejemplo, si las dimensiones generan una altura de apilamiento desfavorable o si las esquinas no están bien reforzadas. Un error frecuente en la especificación de empaques es pedir «la caja más fuerte» sin describir el circuito logístico real, lo que genera tanto sobrecostos como fallas de estiba.
Un factor que muchas operaciones subestiman: la humedad puede reducir el BCT de una caja hasta en un 50-60% cuando la humedad relativa alcanza el 90%, según los estándares técnicos de cálculo del BCT. En rutas colombianas que atraviesan distintos pisos térmicos, ese factor no es opcional: es una variable de diseño.
Distribución del peso dentro de la caja.
Una caja puede tener la resistencia correcta y aun así fallar si el peso del producto está concentrado en un punto que la estructura no fue diseñada para soportar. Las herramientas con mangos largos, las piezas metálicas con bordes irregulares o los elementos de construcción con formas asimétricas generan cargas concentradas que comprometen la integridad de la caja, incluso cuando el peso total está dentro de los límites del cartón.
Es una decisión de diseño estructural: dónde van los separadores internos, cómo se orienta el producto dentro del empaque, qué zonas necesitan refuerzo adicional.
Tipo de flauta según la carga:
El tipo de flauta del cartón corrugado define su comportamiento ante distintos tipos de estrés. Para cargas pesadas, la elección entre flauta simple, doble pared o triple pared no es una decisión de costo: es una decisión técnica.
- Flauta B: alta resistencia al impacto y buena rigidez. Adecuada para productos pesados que no requieren máxima resistencia al apilamiento.
- Flauta C: equilibrio entre resistencia a la compresión y absorción de golpes. Es la más utilizada en la industria, cerca del 80% del cartón corrugado que se produce usa esta flauta y la opción de referencia para empaque industrial de carga media-alta.
- Doble pared (BC o EB): combina dos capas onduladas entre tres liners. Mayor resistencia a la compresión vertical; opción de referencia para estiba alta.
- Triple pared: tres capas onduladas entre cuatro liners. Para cargas muy pesadas o tránsitos largos con condiciones exigentes.
No existe una respuesta estándar: existe el análisis correcto de cada caso.
Estabilidad en tránsito y almacenamiento.
Una caja que aguanta el peso estático en bodega puede no aguantar las condiciones dinámicas del transporte. En productos pesados, esa diferencia es especialmente relevante porque el peso del contenido amplifica el efecto de cualquier movimiento sobre la estructura del empaque.

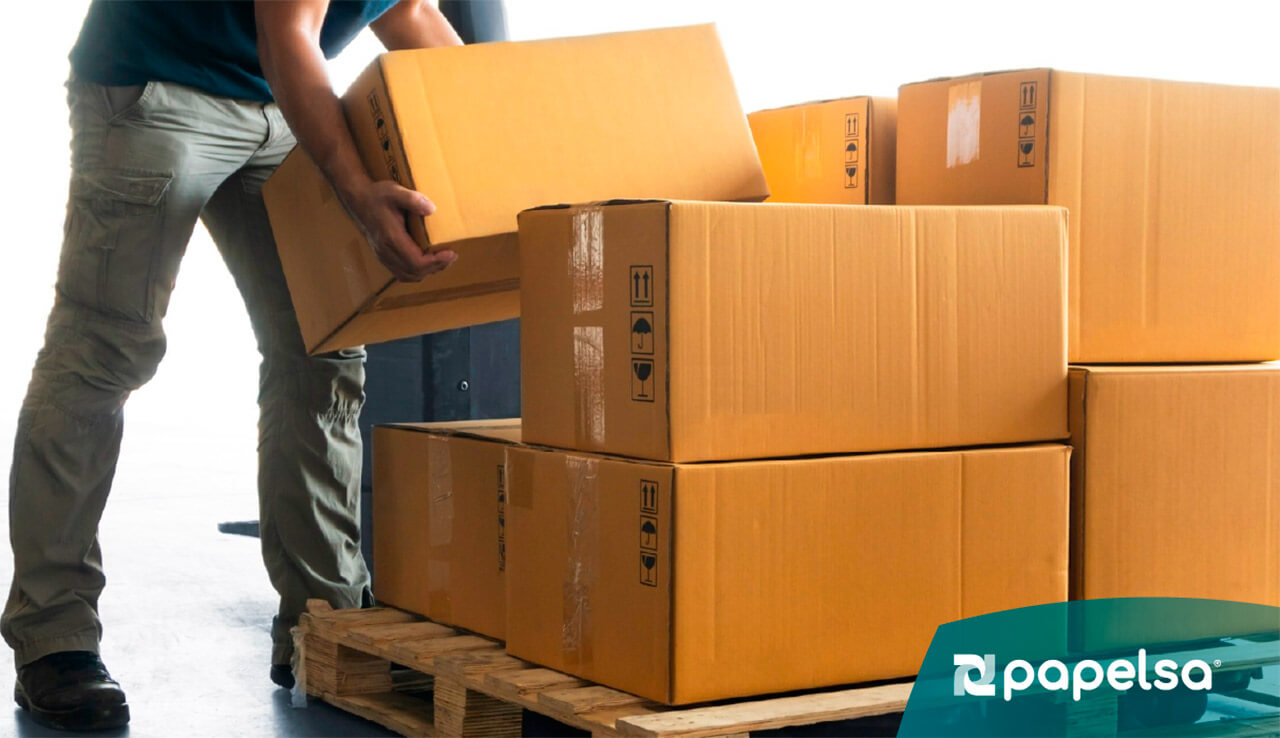

Apilamiento sin colapso.
El apilamiento en bodega es el escenario de mayor estrés para el empaque de productos pesados. La caja del nivel más bajo soporta el peso acumulado de todo lo que va encima, y ese peso se mantiene constante durante todo el tiempo de almacenamiento. Para calcular cuántos niveles puede soportar una caja con seguridad, se parte del BCT de la caja y se aplica un factor de seguridad que considera el tiempo de almacenamiento y las condiciones ambientales del punto.
El BCT, medido según la norma internacional ISO 12048 y TAPPI T804, es la medida más importante para productores y compradores porque indica el peso que podrá soportar una caja sometida a carga por apilamiento. En almacenamientos prolongados o en condiciones de alta humedad, el factor de seguridad debe ser conservador.

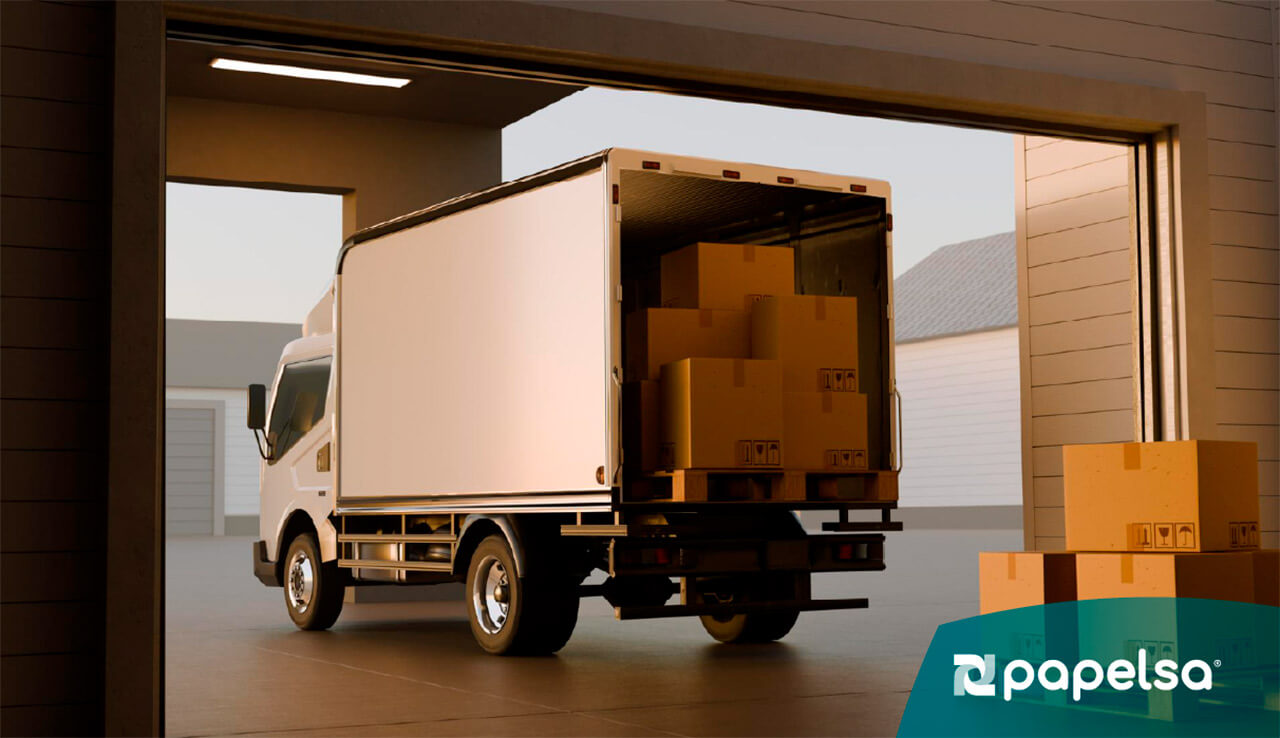

Vibración y movimiento en carretera.
Durante el transporte, el empaque enfrenta un riesgo distinto al del apilamiento estático: la vibración continua genera fatiga en la estructura del cartón y movimiento del producto dentro de la caja. Un producto que se desplaza durante el trayecto puede comprometer la integridad del empaque desde adentro, especialmente si tiene bordes o puntas que concentran fuerza en puntos específicos.
Los separadores internos y los sistemas de inmovilización no son un accesorio opcional para cargas pesadas: son parte del diseño estructural.
Condiciones de bodega que el diseño debe anticipar.
Las bodegas en la cadena logística colombiana no tienen condiciones uniformes. Una instalación de producción en clima templado despacha a un centro de distribución en clima cálido y húmedo, que luego entrega a un punto de venta en zona cafetera. La humedad es el factor que más afecta la resistencia a la compresión del cartón corrugado en condiciones reales de almacenamiento.
Para productos que van a almacenarse en condiciones de alta humedad o por períodos prolongados, el diseño debe contemplar tratamientos resistentes a la humedad o especificaciones que compensen esa pérdida. Ese detalle evita fallas que después se atribuyen al manejo, pero que en realidad tienen origen en una especificación incompleta.
Soluciones de diseño para cargas pesadas e irregulares.
Los productos pesados e irregulares son los que más claramente muestran la diferencia entre un empaque estándar y un empaque a la medida,no porque el cartón corrugado no pueda con ellos, sino porque cada forma y cada peso plantean un problema de diseño específico.
Refuerzos internos y separadores.
Para productos que concentran peso en puntos específicos, piezas metálicas con geometría irregular, herramientas con cabezas pesadas, elementos de construcción con distribución asimétrica, los refuerzos internos y separadores convierten una caja estándar en un empaque que realmente protege. Un separador bien diseñado distribuye el peso a lo largo de la base de la caja en lugar de concentrarlo en un punto.
Los refuerzos en esquinas y cantos son especialmente relevantes: las esquinas soportan la mayor parte de la carga en apilamiento, y reforzarlas puede aumentar el BCT efectivo sin cambiar el calibre del cartón.
Empaques a la medida para formas difíciles.
Productos largos como palas o mangos de herramientas; piezas irregulares como cabezas de martillo; o elementos como tuercas y perfiles metálicos: no caben bien en una caja estándar sin desperdiciar espacio o dejar que el producto se mueva dentro del empaque.
Un empaque a la medida resuelve ese problema desde el diseño: dimensiones ajustadas, sistemas de sujeción integrados y geometrías que permiten agrupar piezas con eficiencia. El resultado ocupa menos espacio en el pallet, llega más limpio a destino y reduce el tiempo de manipulación en bodega.
Herramientas, construcción y agro: tres casos concretos.

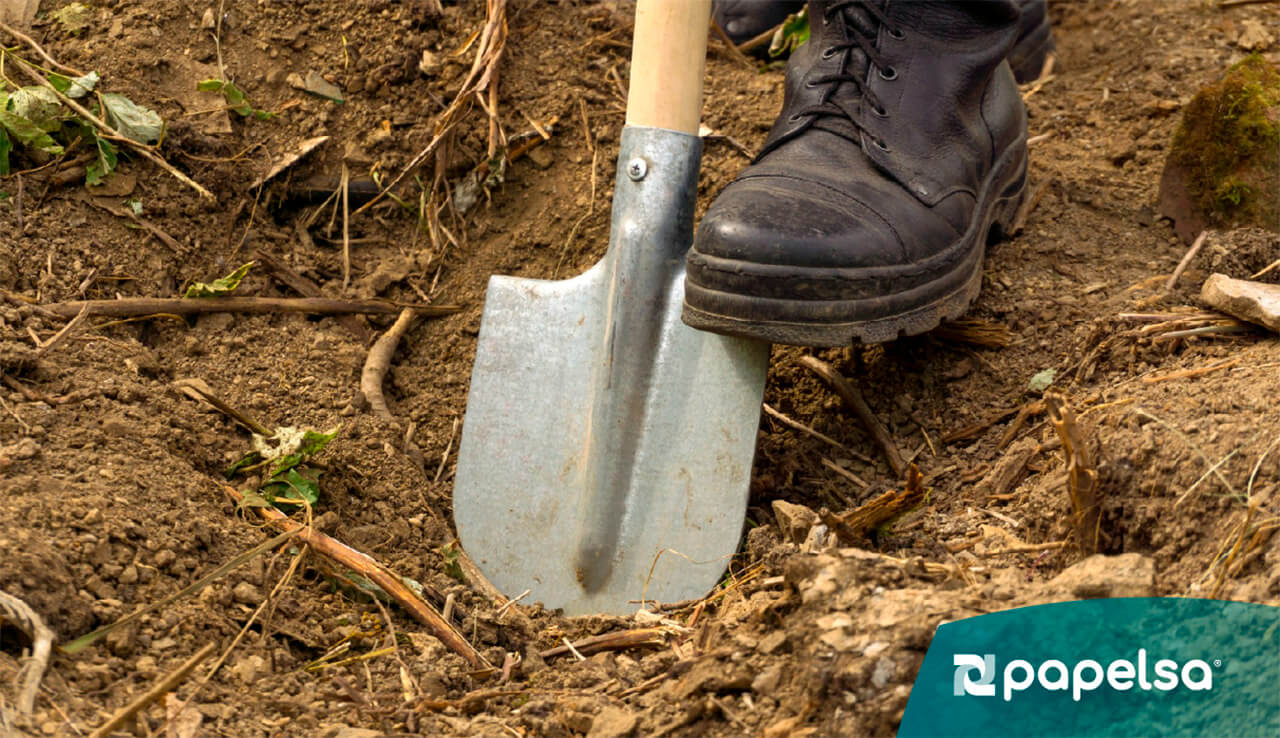

Herramientas agrícolas y de trabajo: palas, picos, azadones y machetes comparten una característica que complica el empaque: son productos largos, con peso concentrado en un extremo y con bordes que pueden perforar un cartón no preparado para ellos. La solución pasa por cajas en doble pared con refuerzos en los puntos de contacto de puntas o filos, y con un sistema de sujeción que evite el desplazamiento durante el trayecto.
Materiales y elementos de construcción: pernos, tuercas, perfiles cortos y herrajes tienen peso concentrado en un volumen pequeño, lo que genera alta densidad por unidad de empaque. El diseño debe priorizar la resistencia del fondo de la caja y la distribución del peso sobre la base del pallet.
Productos agroindustriales pesados: café verde, cacao en grano o harinas industriales combinan peso alto con sensibilidad a la humedad. El cartón con tratamiento resistente a la humedad, en doble pared, con diseño de apilamiento que contemple los meses de almacenamiento intermedio, permite proteger la carga sin sobredimensionar el empaque.
Una caja bien diseñada no se dobla bajo el peso.
Se diseña para no tener que doblarse y esa diferencia se decide antes de producir la primera caja, no después de la primera falla.
En Papelsa, el desarrollo de soluciones en cartón corrugado para productos pesados parte exactamente de ese análisis: el producto, el peso, la forma, el trayecto y las condiciones de almacenamiento. Porque un empaque bien especificado no nace de un catálogo estándar; nace de entender, desde el diseño, lo que esa carga realmente necesita para llegar bien. Transformar una operación empieza, muchas veces, por algo tan simple como una caja pensada para lo que va a cargar y eso es, al final, nuestro papel.
